Мультиинжектор для внутрипочвенного внесения жидких удобрений

Мультиинжектор «Туман» для внесения КАС и ЖКУ

Мультиинжектор — сменный модуль для внутрипочвенного внесения жидких удобрений. Вместо распыления раствора по поверхности инъекционные колёса вводят его непосредственно в почву. Такая технология позволяет разместить питание ближе к корневой системе и уменьшить контакт удобрения с листьями и растительными остатками.

Модуль устанавливается на самоходные машины «Туман-2М» и «Туман-3». Рабочая ширина составляет 6,3 м, оборудование включает 18 инъекционных колёс, а рабочая скорость находится в диапазоне от 5 до 10 км/ч.

Компания «Прицепное и навесное» поможет подобрать базовую машину и комплектацию мультиинжектора с учётом культур, схемы посева, используемых удобрений и планируемой нормы внесения.

Для чего применяется мультиинжектор

Основная задача модуля — внесение жидких удобрений ниже поверхности почвы. Мультиинжектор может использоваться для подкормки культур в период вегетации, а также в технологиях с большим количеством растительных остатков на поверхности поля.

Оборудование может применяться для внесения:

• карбамидно-аммиачной смеси — КАС;
• жидких комплексных удобрений — ЖКУ;
• других жидких удобрений, совместимых с материалами и рабочей системой машины.

Перед применением конкретного раствора необходимо проверить рекомендации производителя удобрения, допустимую норму, совместимость компонентов и требования к очистке оборудования.

Чем внутрипочвенное внесение отличается от поверхностного

При поверхностном внесении жидкость попадает на почву, растения или растительные остатки. При работе мультиинжектора раствор через иглы поступает ниже поверхности почвы в отдельных точках.

Такой способ позволяет:

• разместить удобрение ближе к зоне развития корней;
• уменьшить непосредственный контакт раствора с листьями;
• работать при наличии растительных остатков на поверхности;
• вносить удобрение по междурядьям;
• локально распределять питание по площади поля.

Фактический агрономический результат зависит от культуры, фазы развития, состояния почвы, влажности, нормы внесения, состава удобрения и расположения точек инъекции относительно рядка.

Как работает мультиинжектор

Модуль оснащён двумя консолями, на которых размещены блоки подвесок с инъекционными колёсами. Во время движения колёса вращаются по поверхности поля, а расположенные на них иглы последовательно входят в почву.

Рабочий раствор из бака через насос и распределительную систему поступает к инъекционным колёсам. В момент контакта иглы с почвой удобрение вводится ниже поверхности.

Пружины в блоках подвески помогают колёсам повторять рельеф и обеспечивают погружение игл. Для стабильной работы необходимо правильно настроить положение модуля, скорость движения и давление в системе.

18 инъекционных колёс

На мультиинжекторе установлено 18 инъекционных колёс. Каждое колесо оснащено 12 иглами. Расстояние между последовательными точками инъекции на колесе составляет 170 мм.

Такая конструкция формирует множество отдельных точек внесения по ходу движения машины. При настройке необходимо учитывать расстояние между колёсами, расположение рядков и рабочую скорость.

Состояние игл следует регулярно проверять. Повреждение, засорение или неравномерный износ могут повлиять на подачу раствора и качество внесения.

Регулируемое междурядье

Расстояние между инъекционными колёсами регулируется. Это позволяет адаптировать модуль к принятой в хозяйстве схеме посева и размещать точки внесения относительно рядков растений.

Перед выходом в поле необходимо сопоставить:

• фактическую ширину междурядий;
• ширину колеи базовой машины;
• положение инъекционных колёс;
• возможные отклонения сеялки;
• фазу развития и высоту культуры;
• допустимое расстояние от точки внесения до растения.

Настройку следует выполнять по фактической схеме посева конкретного поля, а не только по номинальному междурядью сеялки.

Работа по кукурузе и другим культурам

Увеличенный просвет позволяет применять мультиинжектор по культурам на ранних стадиях роста. Производитель указывает возможность работы по кукурузе до стадии 5–6 листьев.

Допустимость выхода в поле необходимо определять с учётом высоты растений, развития листового аппарата, ширины междурядий и риска механического повреждения культуры.

Мультиинжектор также может использоваться в технологиях минимальной обработки и прямого посева, когда на поверхности сохраняется значительное количество растительных остатков. Возможность и эффективность применения следует оценивать вместе с агрономом хозяйства.

Защита растений от контакта с раствором

Инъекционные колёса закрыты защитными кожухами. Они ограничивают попадание остаточных капель рабочего раствора на листья и помогают снизить риск повреждения растений при внесении КАС и других концентрированных удобрений.

Защитный кожух не исключает риск ожогов полностью. Он может сохраняться при неправильной настройке, повреждении шлангов, утечке раствора, чрезмерной норме или работе по растениям, не соответствующим допустимой фазе развития.

Перед началом работы необходимо проверить герметичность системы и выполнить пробный проход на небольшом участке.

Рабочая ширина и скорость

Ширина захвата мультиинжектора составляет 6,3 м. Рабочая скорость — от 5 до 10 км/ч.

Скорость необходимо выбирать с учётом:

• заданной нормы внесения;
• состояния поверхности поля;
• плотности и влажности почвы;
• количества растительных остатков;
• фазы развития культуры;
• устойчивости работы инъекционных колёс;
• способности игл входить в почву.

Максимальная скорость не всегда обеспечивает наилучшее качество. На плотной, пересохшей или неровной поверхности может потребоваться снижение скорости.

Баки объёмом 2000 и 2500 литров

Объём бака зависит от выбранной базовой машины:

• «Туман-2М» — 2000 л;
• «Туман-3» — 2500 л.

На основной странице модуля производитель указывает диапазон расхода рабочей жидкости от 100 до 700 л/га. Площадь, которую можно обработать одной заправкой, рассчитывается делением объёма бака на установленную норму.

Расчёт является ориентировочным и не учитывает технологический остаток рабочего раствора в баке и магистралях.

Приготовление и подача рабочего раствора

Бак оборудован гидравлической мешалкой, которая помогает поддерживать однородную концентрацию раствора. Вода подаётся в резервуар через заправочный штуцер с помощью внешней помпы, а компоненты рабочего раствора добавляются через верхнюю горловину.

Насос создаёт необходимое давление и подаёт смесь к распределительной арматуре. Далее раствор поступает к инъекционным колёсам.

Во время приготовления необходимо соблюдать:

• рекомендованную последовательность смешивания;
• заданную концентрацию раствора;
• требования к качеству воды;
• правила применения конкретного удобрения;
• меры защиты оператора;
• порядок промывки бака и магистралей.

КАС и некоторые виды ЖКУ обладают коррозионной активностью. После завершения работы систему необходимо промывать в соответствии с инструкциями производителя техники и удобрения.

«Туман-2М» или «Туман-3»

Мультиинжектор на базе «Туман-2М»

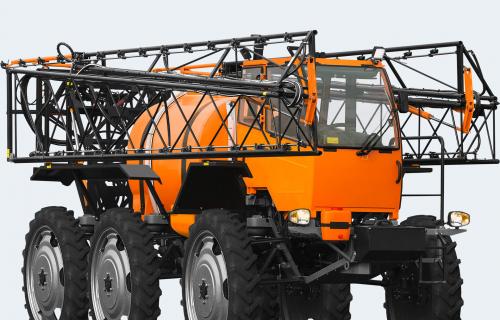

Машина оснащается баком объёмом 2000 л. Заявленный расход топлива при работе с мультиинжектором составляет 0,25–0,35 л/га. Этот вариант можно рассматривать хозяйствам, которым достаточно меньшего объёма бака и требуется универсальная самоходная база для нескольких технологических операций.

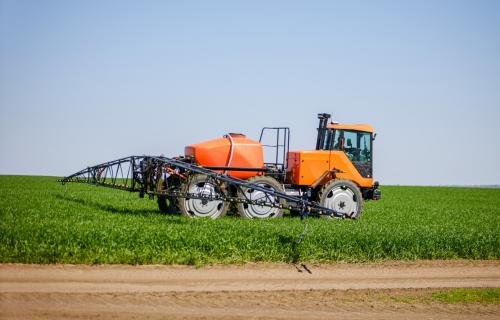

Мультиинжектор на базе «Туман-3»

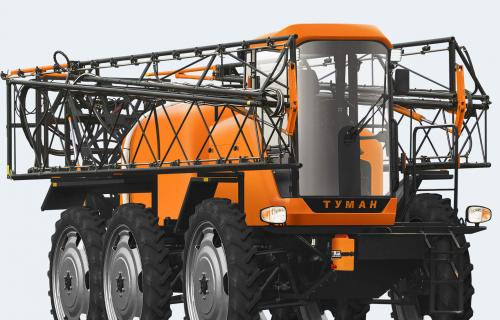

Объём бака составляет 2500 л, что увеличивает площадь обработки одной заправкой. Заявленный расход топлива — 0,35–0,45 л/га. Машину можно рассматривать при большей сезонной загрузке и необходимости сократить количество заправок.

Рабочая ширина, количество инъекционных колёс, число игл и диапазон рабочих скоростей у двух вариантов одинаковые.

От чего зависит производительность

Фактическая сменная выработка мультиинжектора зависит не только от рабочей скорости и ширины 6,3 м. Необходимо учитывать полный цикл выполнения операции:

• норму расхода удобрения;
• объём бака;
• длину гона и количество разворотов;
• время приготовления раствора;
• скорость заправки;
• подвоз воды и удобрений;
• переезды между полями;
• состояние почвы;
• необходимость перенастройки междурядья;
• очистку и промывку системы.

При норме 500–700 л/га ограничивающим фактором часто становится частота заправок. Поэтому логистику воды и удобрений желательно рассчитать до приобретения машины.

Что проверить перед приобретением

Для подбора мультиинжектора рекомендуем заранее определить:

1. площадь планируемого внутрипочвенного внесения;
2. перечень культур;
3. фазы развития растений на момент обработки;
4. фактическую ширину междурядий;
5. используемые виды КАС и ЖКУ;
6. планируемые нормы расхода;
7. состояние и тип почв;
8. количество растительных остатков;
9. доступность воды и организацию заправки;
10. необходимость работы по картам-заданиям;
11. планируемую сезонную загрузку;
12. требуемый срок поставки техники.

На основании этих данных можно выбрать базовую машину, рассчитать количество заправок и оценить ожидаемую сменную производительность.

Цена мультиинжектора «Туман»

Цена зависит от выбранной базовой машины, комплектации модуля, системы навигации, оборудования для управления внесением и дополнительных опций.

Чтобы получить расчёт, укажите площадь хозяйства, выращиваемые культуры, ширину междурядий, вид жидкого удобрения, планируемую норму и сроки проведения работ.

Поставка и сервис в Тамбовской области

Компания «Прицепное и навесное» поможет подобрать мультиинжектор на базе «Тумана-2М» или «Тумана-3», организовать поставку, ввод машины в эксплуатацию и обучение механизатора.

При запуске проверяются настройки модуля, расположение инъекционных колёс, герметичность системы, подача раствора и соответствие установленной нормы фактическому расходу.

Сервисная служба компании выполняет обслуживание сельскохозяйственной техники с выездом в хозяйства Тамбовской области. Условия поставки, ввода в эксплуатацию и обслуживания определяются договором.

Купить мультиинжектор «Туман»

Чтобы подобрать мультиинжектор для внесения КАС и ЖКУ, оставьте заявку или свяжитесь с отделом продаж компании «Прицепное и навесное».

Мы сопоставим варианты на базе «Тумана-2М» и «Тумана-3», рассчитаем площадь одной заправки и подготовим предложение под технологию вашего хозяйства.
