Самоходный опрыскиватель-разбрасыватель «Туман-5»

Самоходный опрыскиватель-разбрасыватель «Туман-5»

«Туман-5» — самоходная машина для химической защиты растений, внесения жидких удобрений и поверхностного распределения гранулированных удобрений.

Модель оснащается турбированным дизельным двигателем мощностью 136 л. с., гидростатической трансмиссией, усиленной пневматической подвеской и системой электронного контроля тяги.

Для «Тумана-5» предусмотрены два технологических модуля: штанговый опрыскиватель и разбрасыватель гранулированных удобрений.

Для каких работ применяется «Туман-5»

В зависимости от установленного оборудования машина может использоваться для:

• внесения гербицидов;
• внесения фунгицидов и инсектицидов;
• внесения регуляторов роста;
• внесения жидких удобрений;
• обработки пропашных культур по междурядьям;
• поверхностного внесения гранулированных удобрений.

Комплектацию необходимо выбирать с учётом выращиваемых культур, площади полей, норм внесения, ширины междурядий и требуемой производительности.

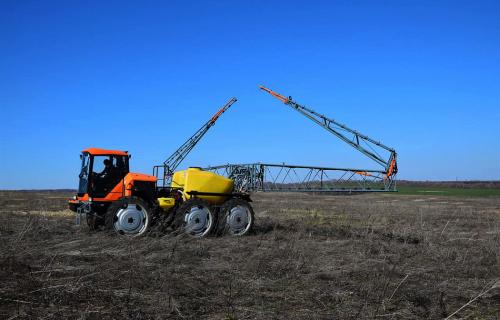

Штанговый опрыскиватель

Штанговый модуль предназначен для внесения средств защиты растений и жидких удобрений. Вместимость бака составляет 2500 л, рабочая ширина штанги — 28 м.

Штанга разделена на семь секций и оснащается 56 форсунками. Расстояние между форсунками составляет 500 мм. Диапазон расхода рабочего раствора — 50–450 л/га.

Заявленная производителем максимальная производительность достигает 56 га/ч. Фактическая сменная выработка зависит от рабочей скорости, нормы расхода, конфигурации полей, количества разворотов, времени заправки и организации подвоза воды.

Для качественной обработки необходимо правильно подобрать:

• тип и размер распылителей;
• рабочее давление;
• высоту штанги над обрабатываемой поверхностью;
• скорость движения;
• норму расхода раствора;
• погодные условия;
• настройки управления секциями.

Перед началом сезона рекомендуется проверить состояние распылителей, равномерность подачи рабочего раствора и соответствие заданной нормы фактическому расходу.

Бак объёмом 2500 литров

Объём бака влияет на количество остановок для приготовления и заправки рабочего раствора.

При норме внесения 100 л/га одной заправки достаточно примерно на 25 га. При норме 200 л/га — приблизительно на 12,5 га. При увеличении нормы внесения площадь обработки на одной заправке соответственно уменьшается.

Для высокой сменной производительности необходимо заранее организовать подвоз воды, приготовление раствора и безопасную заправку машины.

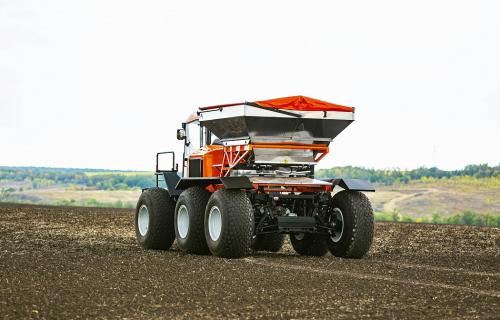

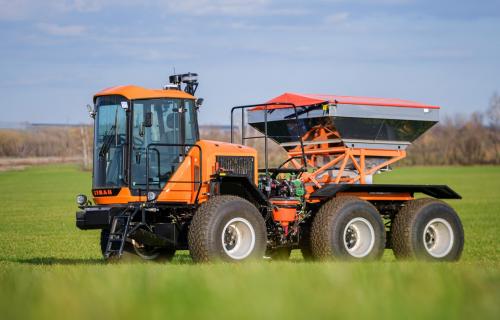

Разбрасыватель минеральных удобрений

Разбрасывающий модуль предназначен для поверхностного внесения сухих гранулированных минеральных удобрений. Вместимость бункера составляет 2600 л.

Рабочая ширина внесения достигает 28 м, диапазон дозирования составляет 100–1000 кг/га, заявленная производительность — до 50 га/ч.

Фактическая ширина и равномерность распределения зависят от размера, плотности и прочности гранул, влажности удобрений, силы ветра, частоты вращения дисков и настройки точки подачи материала.

Перед началом работы рекомендуется провести контрольное внесение и проверить фактическую дозу и равномерность распределения конкретного удобрения.

Клиренс и работа по междурядьям

Дорожный просвет «Тумана-5» составляет 900 мм на узких колёсах и 750 мм на шинах низкого давления.

Ширина колеи 2780 мм позволяет использовать машину при схеме посева с междурядьями 45 и 70 см. Узкие колёса предназначены для обработки пропашных культур и движения по технологической колее.

Камера, установленная в области переднего правого колеса, помогает оператору контролировать положение машины относительно рядков.

Перед приобретением необходимо проверить:

• фактическую ширину междурядий;
• ширину технологической колеи;
• возможные отклонения сеялки;
• высоту растений к моменту планируемой обработки;
• размер установленных шин;
• допустимую ширину вытаптываемой полосы.

Клиренс 900 мм расширяет возможности работы по пропашным культурам, но для регулярной поздней обработки высокого подсолнечника и кукурузы следует сравнить модель с высококлиренсным «Туманом-4».

Шины низкого давления

Шины низкого давления предназначены для уменьшения воздействия машины на почву и повышения проходимости на слабонесущих участках.

Клиренс в такой комплектации составляет 750 мм. Фактическая проходимость зависит от влажности и структуры почвы, рельефа, давления в шинах, установленного оборудования и загрузки машины.

Наличие шин низкого давления не отменяет необходимости предварительно оценивать состояние поля и соблюдать ограничения, установленные руководством производителя.

Двигатель Weichai

«Туман-5» оснащается турбированным дизельным двигателем Weichai максимальной мощностью 100 кВт, или 136 л. с., при 2200 об/мин.

Максимальный крутящий момент составляет 550 Н·м при 1600 об/мин. Такой запас тяги необходим для работы машины с заполненным баком или бункером и движения по пересечённой поверхности.

Модернизированный капот обеспечивает доступ к двигателю и другим узлам для проведения диагностики и технического обслуживания.

Гидростатическая трансмиссия

Гидростатическая трансмиссия позволяет плавно изменять скорость движения без переключения механических передач в рабочем диапазоне.

Гидростатический привод каждого колеса и электронная антипробуксовочная система помогают сохранять тягу при изменении состояния поверхности.

Рабочая скорость составляет до 30 км/ч, транспортная — до 40 км/ч. Колёсная формула машины — 6×4.

Возможности машины на влажной почве зависят от типа колёс, загрузки, рельефа и фактической несущей способности грунта.

Усиленная пневматическая подвеска

«Туман-5» оборудован независимой пневматической подвеской с автоматическим поддержанием положения рамы.

На каждом колесе установлено по два амортизатора. Усиленные шаровые опоры рассчитаны на работу с повышенной нагрузкой.

Автоматическое поддержание горизонта помогает сохранять положение машины при движении по неровной поверхности. Это важно для устойчивости самоходной базы и контроля положения штанги.

Собственная масса машины составляет 4500 кг. При работе необходимо учитывать загрузку, скорость, уклон поля и ограничения руководства по эксплуатации.

Антипробуксовочная система

Электронная система контролирует сцепление колёс с поверхностью. При возникновении пробуксовки используются блокировки межосевого и межколёсного дифференциалов.

Система помогает проходить сложные участки, но не исключает необходимости правильно выбирать скорость и маршрут движения с учётом состояния почвы.

Тормозная система

Электронная педаль тормоза обеспечивает управление замедлением и возможность экстренной остановки машины.

Ретардер создаёт дополнительное замедление при движении по склонам и помогает снижать нагрузку на основную тормозную систему.

Гидравлический стояночный тормоз предназначен для удержания техники при остановке, в том числе на наклонной или неровной поверхности.

Кабина и управление

Эргономичная кабина «Тумана-5» рассчитана на продолжительную работу механизатора. Управление движением и настройка рабочего оборудования выполняются с помощью джойстика на правом подлокотнике.

В оснащение кабины входят:

• кресло с пневматической подвеской;
• климат-контроль с функцией рециркуляции;
• система очистки воздуха с угольным фильтром;
• три камеры для контроля рабочих зон;
• камера в области переднего правого колеса;
• навигационный планшет;
• джойстик управления машиной и оборудованием.

Система вентиляции и фильтрации воздуха соответствует заявленному производителем четвёртому классу безопасности. Комплект оборудования необходимо уточнять для конкретного исполнения машины.

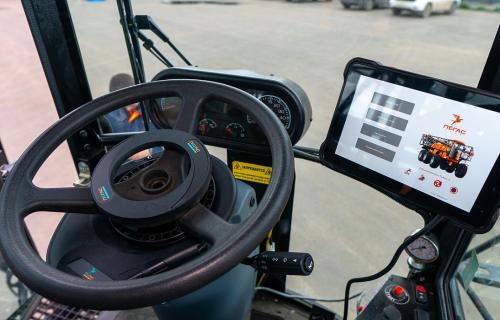

«Пегас-Навигатор»

Навигационная система помогает оператору контролировать движение машины и выполнение технологической операции.

В зависимости от комплектации доступны:

• отображение перекрытий и границ поля;
• сбор статистики по полям;
• дифференцированное внесение по картам-заданиям;
• удалённое обновление навигатора и его компонентов;
• выгрузка и перенос полей между машинами;
• использование RTK-поправок.

Навигационное оборудование поддерживает сигналы ГЛОНАСС, GPS, Galileo и BeiDou. Антенна имеет функцию компенсации неровностей, а планшет оснащается экраном диагональю 10 дюймов, Wi-Fi и 4G.

Перед заказом необходимо определить, какие функции требуются хозяйству и какое дополнительное оборудование понадобится для их работы.

Производительность «Тумана-5»

Производитель указывает максимальную производительность до 56 га/ч при опрыскивании и до 50 га/ч при внесении гранулированных удобрений.

Эти значения нельзя автоматически переносить на полную рабочую смену. Фактическая производительность зависит от:

• типа установленного модуля;
• рабочей ширины и скорости;
• нормы внесения;
• размера и конфигурации полей;
• количества разворотов;
• времени заправки или загрузки;
• организации подвоза воды и удобрений;
• расстояния между полями;
• погодных условий.

Перед приобретением мы можем рассчитать ориентировочную сменную выработку для конкретного хозяйства с учётом площади, культур, норм внесения и логистики заправки.

Для каких хозяйств подходит «Туман-5»

Модель стоит рассматривать хозяйствам, которым необходимо:

• обрабатывать большие площади в ограниченные сроки;
• работать со штангой шириной 28 м;
• вносить рабочий раствор в широком диапазоне норм;
• проводить обработку по междурядьям 45 или 70 см;
• вносить повышенные нормы гранулированных удобрений;
• использовать гидростатическую трансмиссию;
• работать на полях со сложным рельефом;
• совместить опрыскивание и разбрасывание удобрений на одной базе.

Экономическая целесообразность зависит от площади, количества обработок, применяемых норм внесения, стоимости существующей технологии и возможности оказания услуг другим хозяйствам.

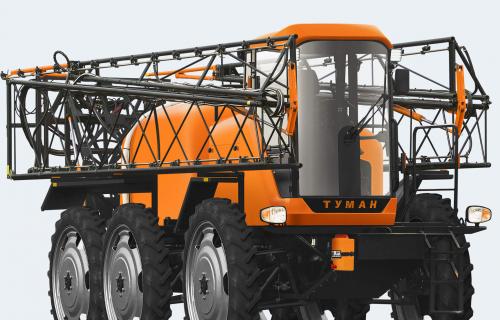

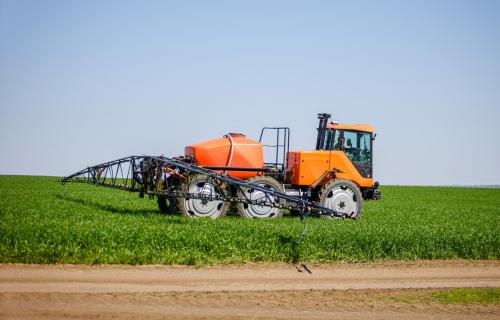

Чем «Туман-5» отличается от «Тумана-3»

Основные отличия «Тумана-5»:

• гидростатическая трансмиссия вместо механической;
• двигатель мощностью 136 л. с. и крутящим моментом 550 Н·м;
• клиренс 900 мм на узких колёсах;
• усиленная пневматическая подвеска;
• электронная антипробуксовочная система;
• обновлённая кабина с джойстиком и системой видеоконтроля;
• разбрасыватель с бункером объёмом 2600 л и дозой до 1000 кг/га.

При этом «Туман-3» поддерживает больше сменных технологических модулей. Выбор модели зависит от перечня операций и требуемого уровня производительности.

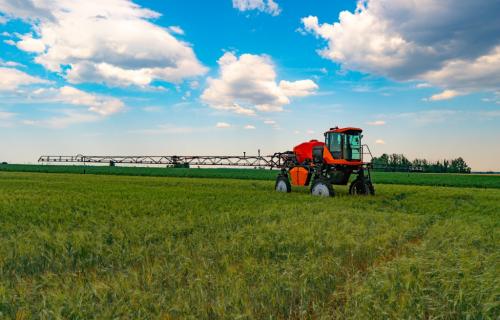

Чем «Туман-5» отличается от «Тумана-4»

«Туман-5» имеет клиренс до 900 мм, штангу шириной 28 м и бак опрыскивателя объёмом 2500 л. Его сильные стороны — усиленная ходовая часть, гидростатическая трансмиссия и возможность установки разбрасывателя удобрений.

«Туман-4» имеет регулируемый клиренс до 2 м, штангу шириной 30 м и бак объёмом 3000 л. Он лучше подходит для поздней обработки высокого подсолнечника, кукурузы и других высокорослых культур.

Что проверить перед приобретением

Перед выбором комплектации рекомендуем определить:

1. Общую площадь сезонных обработок.
2. Перечень культур и выполняемых операций.
3. Ширину междурядий и технологической колеи.
4. Необходимый тип колёс.
5. Требуемый технологический модуль.
6. Применяемые нормы внесения.
7. Размер и конфигурацию полей.
8. Рельеф и состояние почвы.
9. Расстояние между полями.
10. Организацию подвоза воды и удобрений.
11. Требования к навигационному оборудованию.
12. Условия хранения и обслуживания машины.
13. Требуемый срок поставки.

На основании этих данных можно рассчитать ориентировочную загрузку техники и подобрать оборудование без переплаты за невостребованные функции.

Цена «Тумана-5»

Цена самоходного опрыскивателя-разбрасывателя «Туман-5» зависит от типа колёс, выбранного технологического модуля, навигационного оборудования и дополнительных опций.

Для получения расчёта желательно указать:

• площадь хозяйства;
• выращиваемые культуры;
• перечень необходимых работ;
• применяемые нормы внесения;
• предпочтительный тип колёс;
• требуемый срок приобретения;
• предполагаемый способ финансирования.

Мы подготовим коммерческое предложение и при необходимости рассмотрим варианты приобретения техники в лизинг.

Поставка и ввод в эксплуатацию

Перед передачей машины хозяйству проверяются комплектация и готовность техники к работе. Специалисты помогают провести запуск, выполнить первоначальные настройки и познакомить механизатора с управлением машиной.

При вводе в эксплуатацию рассматриваются:

• органы управления;
• ежедневное техническое обслуживание;
• настройка установленного модуля;
• установка нормы внесения;
• использование навигационной системы;
• контроль рабочих параметров;
• промывка оборудования;
• подготовка машины к хранению;
• требования безопасной эксплуатации.

Сервис «Тумана-5» в Тамбовской области

Компания «Прицепное и навесное» располагает собственной сервисной службой и выполняет обслуживание сельскохозяйственной техники с выездом в хозяйство.

При обращении специалист уточняет характер неисправности, запрашивает фотографии, видео и данные с приборной панели. Это помогает предварительно определить возможную причину проблемы и подготовиться к выезду.

Условия гарантийного обслуживания, сроки реагирования и порядок обращения определяются договором и документацией производителя.

Купить «Туман-5» в Тамбовской области

Чтобы получить актуальную цену и подобрать комплектацию «Тумана-5», оставьте заявку или свяжитесь с отделом продаж компании «Прицепное и навесное».

Сообщите площадь хозяйства, культуры, необходимые виды работ, нормы внесения и условия эксплуатации. Мы подготовим предложение по комплектации машины.
